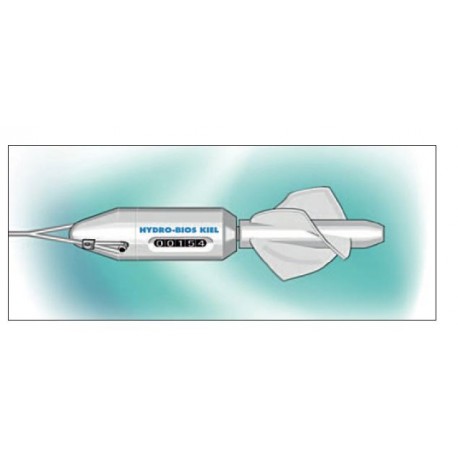

Molinetete de corriente mecánico – Caudalímetro STM

Instrumento mecánico para medir la velocidad y el caudal, por ejemplo a través de una red de plancton o un canal de hormigón.

Componentes principales

• Hélice (rotor)
  De forma helicoidal, hecha de metal o material compuesto. Su número de giros es proporcional a la velocidad del agua.

• Eje y cojinete de alta precisión
  Reducen la fricción para garantizar mediciones fiables incluso a bajas velocidades.

• Cuerpo del molinetete (varilla / soporte)
  Permite sumergirlo a una profundidad exacta. Puede montarse en una varilla graduada o en un cable de suspensión.

• Sensor de rotación / generador de impulsos
  Cada vuelta completa produce un impulso eléctrico (reed, inducción o imán integrado), contado por:

  • un contador electromecánico,

  • un registrador portátil,

  • o una unidad de medición STM.

• Tabla de calibración STM
  Proporciona la relación impulsos ↔ velocidad para obtener la velocidad real del agua (m/s).

Funcionamiento

1. El molinetete se coloca en el flujo, generalmente de forma horizontal.

2. La corriente hace girar la hélice.

3. El sistema STM convierte el número de giros en velocidad instantánea (m/s) mediante la curva de calibración.

4. Al multiplicar la velocidad media por la sección mojada, se obtiene el caudal.

Especificaciones típicas

• Rango de velocidad: ~0.03 a 5 m/s

• Precisión: ±1–2 %

• Robustez: apto para mediciones de campo

• Funcionamiento pasivo: sin electrónica compleja, muy fiable

Aplicaciones

• Medición de velocidad para el cálculo del caudal fluvial

• Monitoreo hidrodinámico de estanques y embalses vaciados

• Estudios de circulación en instalaciones acuícolas

• Control de bombeo, drenaje e irrigación
