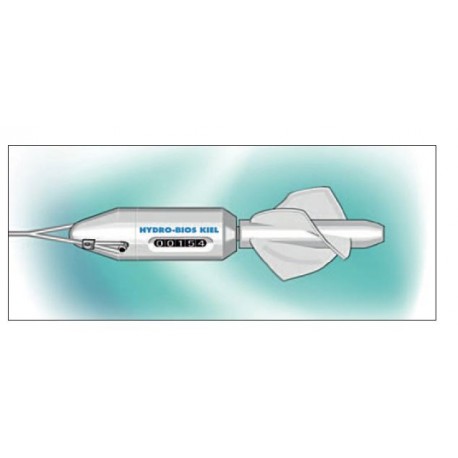

Débitmètres courantomètres STM

Instrument mécanique pour la mesure de vitesse et de débit, par exemple à travers un filet à plancton ou un canal en béton.

Éléments principaux

• Hélice (ou rotor)
  De forme hélicoïdale, réalisée en métal ou matériau composite. Son nombre de rotations est proportionnel à la vitesse de l’eau.

• Axe et palier de haute précision
  Minimisent les frottements pour garantir une mesure fiable même à faible vitesse.

• Corps du courantomètre (tige / support)
  Permet de l’immerger à une profondeur précise. Peut être fixé sur une perche graduée ou un câble de suspension.

• Capteur de rotation / générateur d’impulsions
  À chaque tour, un contact électrique (reed, induction, ou aimant noyé dans l’hélice) génère une impulsion comptée par :

  • un compteur électromécanique,

  • un enregistreur portable,

  • ou un système STM dédié.

• Table d’étalonnage STM
  La relation impulsions ↔ vitesse est fournie par le constructeur pour obtenir la vitesse exacte de l’eau (m/s).

Fonctionnement

1. Le courantomètre est placé dans le courant, généralement horizontalement.

2. L’écoulement entraîne la rotation de l’hélice.

3. Le système STM convertit le nombre de tours en vitesse instantanée (m/s) via la courbe d’étalonnage.

4. En multipliant la vitesse moyenne par la section mouillée, on peut obtenir le débit du cours d’eau.

Caractéristiques typiques

• Plage de vitesse : ~0,03 à 5 m/s selon modèle

• Précision : ±1–2 %

• Robustesse : adapté aux mesures de terrain

• Fonctionnement passif : pas d’électronique complexe, très fiable

Applications

• Mesure de vitesse pour calcul de débit dans rivières et fossés

• Suivi hydrodynamique de plans d’eau et étangs vidangés

• Études de circulation dans structures aquacoles

• Contrôles de pompage, drainage, irrigation
