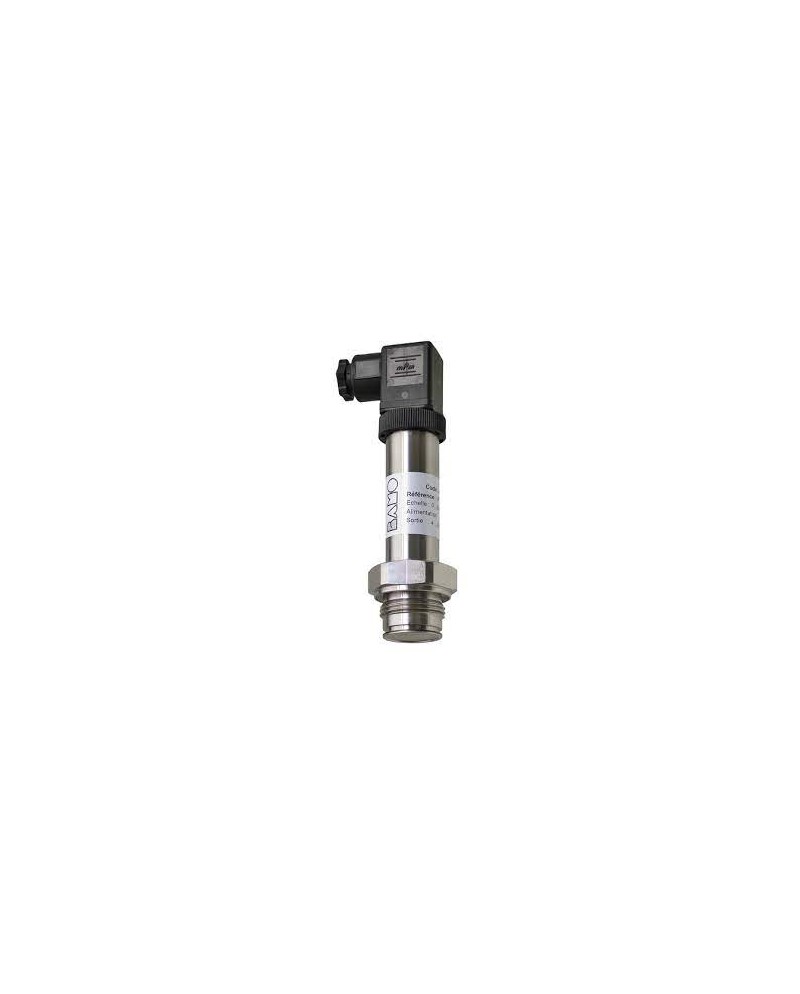

Sensor de Presión con Membrana Cerámica
Principio de funcionamiento
-
La membrana cerámica se deforma cuando está sometida a presión (líquido o gas).
-
Esta deformación se mide mediante una capa piezorresistiva (o capacitiva) depositada sobre la membrana.
-
La variación de resistencia o de capacitancia se convierte en una señal eléctrica proporcional a la presión aplicada.
Sensor de Presión con Membrana Cerámica
Sensor de Presión con Membrana Cerámica
Principio de funcionamiento
-
La membrana cerámica se deforma cuando está sometida a presión (líquido o gas).
-
Esta deformación se mide mediante una capa piezorresistiva (o capacitiva) depositada sobre la membrana.
-
La variación de resistencia o de capacitancia se convierte en una señal eléctrica proporcional a la presión aplicada.
0,00 €
Impuestos incluidos
Construcción
-
Membrana cerámica (normalmente de alúmina):
-
Material muy rígido e inerte químicamente.
-
Espesor ajustado según el rango de presión (típicamente 0–600 bar).
-
-
Capas sensibles:
-
Piezorresistiva: puente de Wheatstone impreso en la membrana.
-
Capacitiva: variación de capacitancia entre la membrana y el sustrato.
-
-
Carcasa / soporte:
-
Protege el elemento sensor y asegura el montaje mecánico.
-
Salida eléctrica (cables, conector).
-
Ventajas
-
Gran resistencia mecánica (menor riesgo de rotura que las membranas metálicas).
-
Estabilidad química: resistente a la corrosión, disolventes y medios agresivos.
-
Alta precisión y baja deriva.
-
Poca sensibilidad a choques térmicos y sobrepresiones temporales.
-
Fácil de limpiar → adecuado para aplicaciones alimentarias, farmacéuticas y de agua.
Limitaciones
-
Menos flexible que una membrana metálica → menor deformación, requiere electrónica más sensible.
-
Puede ser frágil ante choques mecánicos directos.
Aplicaciones
-
Industria del agua (bombas, depósitos, plantas de tratamiento).
-
Industria alimentaria (medición de nivel por presión hidrostática).
-
Ámbito farmacéutico y médico.
-
Procesos químicos.
