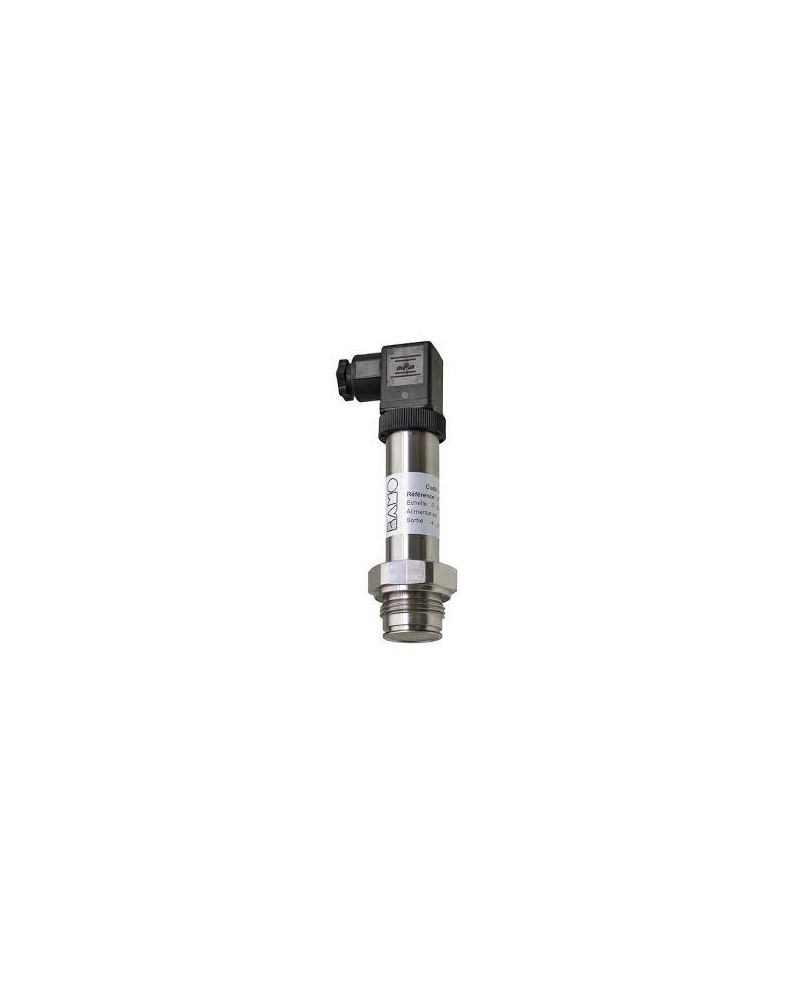

Capteur de pression à membrane céramique

Constitution

1. Membrane en céramique (alumine le plus souvent) :

   • Matériau très rigide et chimiquement inerte.

   • Épaisseur ajustée selon la gamme de pression (typiquement 0–600 bar).

2. Couches sensibles :

   • Piezorésistive : pont de Wheatstone imprimé sur la membrane.

   • Capacitive : mesure de la variation de capacité entre membrane et substrat.

3. Support / boîtier :

   • Protège la cellule et assure le montage mécanique.

   • Sortie électrique (fils, connecteur).

Avantages

• Grande résistance mécanique (moins de risque de rupture qu’avec des membranes métalliques).

• Stabilité chimique : résiste à la corrosion, aux solvants, aux milieux agressifs.

• Bonne précision et faible dérive.

• Peu sensible aux chocs thermiques et aux surpressions temporaires.

• Nettoyage facile → adapté aux milieux alimentaires, pharmaceutiques et aqueux.

Limites

• Moins souple qu’une membrane métallique → déformation plus faible, donc électronique plus sensible nécessaire.

• Peut être fragile en cas de chocs mécaniques directs.

Domaines d’application

• Industrie de l’eau (pompes, réservoirs, stations de traitement).

• Agroalimentaire (mesure de niveau par pression hydrostatique).

• Pharmaceutique et médical.

• Procédés chimiques.
