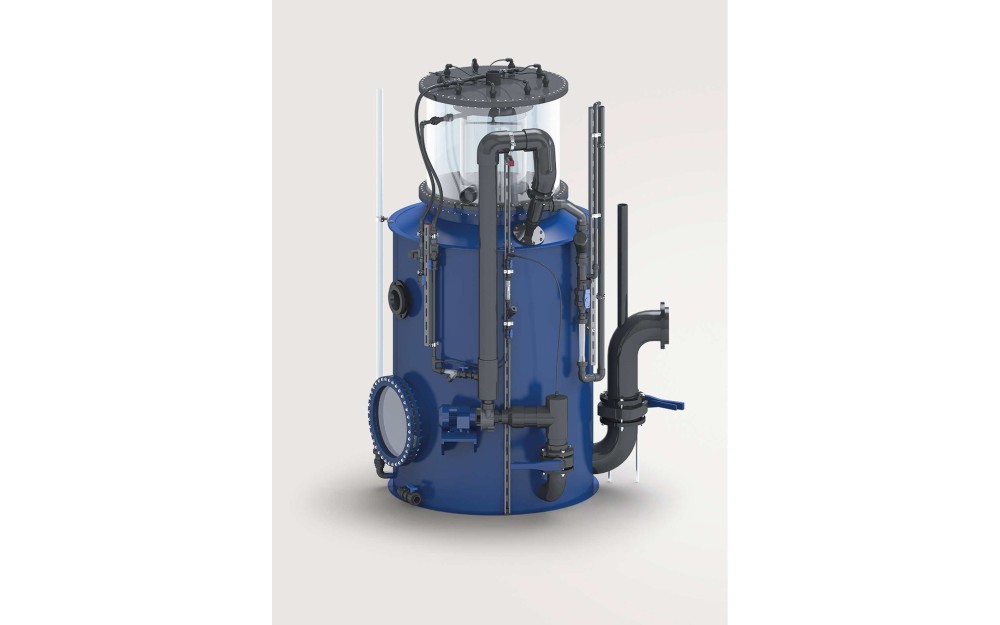

Ecumeur à protéines en aquaculture RAS

Le premier article a montré que l’écumage est un procédé de fractionnement interfacial. Cette seconde partie aborde la question pratique : comment dimensionner un système professionnel et comment l’intégrer dans une chaîne de traitement où filtration mécanique, biofiltration, dégazage, ozone et UV doivent fonctionner de manière cohérente ? La méthode proposée est volontairement prudente : les performances commerciales annoncées par les fabricants ne peuvent pas être transposées directement d’un système à un autre.

Le principe de dimensionnement : partir de la charge, pas du volume

Le volume du bassin est une donnée hydraulique, mais la charge organique est principalement déterminée par la ration alimentaire, la digestibilité, la composition de l’aliment, la biomasse, le renouvellement d’eau et la dynamique microbienne. Deux bassins peuvent nécessiter des écumages très différents.

Charge alimentaire (kg/j) = ration journalière réellement distribuée

La première approche consiste à établir un bilan de matière à partir de la ration. On estime ensuite la fraction de carbone organique susceptible d’être présente dans l’eau et, surtout, la fraction qui peut effectivement être captée par le procédé de fractionnement.

On peut écrire un bilan conceptuel :

Entrées organiques = biomasse produite + solides séparés + matière dissoute exportée + transformations internes + pertes

Ce bilan n’est pas une équation de dimensionnement universelle. Une fraction de l’aliment devient matière fécale et doit être captée mécaniquement ; une autre est métabolisée ; une autre encore alimente les microorganismes. La fraction écumable est déterminée par la qualité de l’eau et, idéalement, par des mesures ou essais pilotes.

1.  Charge organique et concentration : deux paramètres différents

Une concentration en COD exprimée en mg/L ne suffit pas à connaître le flux de matière à traiter. Le flux dépend du débit hydraulique. Inversement, un débit important ne signifie pas nécessairement une forte charge si la concentration est faible.

Flux massique = Q × C

avec Q le débit volumique et C la concentration de la substance considérée. Pour un système professionnel, les bilans doivent être construits avec des unités cohérentes, généralement kg/j, m³/h et mg/L.

2.  Le débit d’eau dans l’écumeur

Le débit d’eau à travers l’écumeur doit être choisi en fonction de son volume utile, de son architecture et de la qualité du mélange. Un débit excessif diminue le temps de contact et perturber la zone de collecte. Un débit trop faible réduit le renouvellement de la masse d’eau.

Le critère pertinent n’est donc pas seulement « combien de fois le volume du bassin passe dans l’écumeur », mais la combinaison entre le taux de traitement, la charge organique, la capacité de fractionnement et la qualité de l’eau souhaitée en sortie.

3. Le débit d’air et le ratio air/eau

Le rapport entre débit d’air et débit d’eau constitue un paramètre de conception majeur. Augmenter le débit d’air améliore la surface interfaciale, mais une quantité d’air excessive déstabilise le fonctionnement hydraulique, augmente la perte de charge, provoquer une mousse trop humide. Les appareils qui présentent un débit d’air très important ne sont pas les plus performants car, au final, cette conception perturbe la séparation.

Ratio air/eau = Q_air / Q_eau

4. Le temps de séjour hydraulique

C’est un paramètre très important qui conditionne l’efficacité de l’appareil. Les écumeurs compacts sont pénalisés par un temps de séjour trop faible.

τ = V / Q

τ représente le temps de séjour hydraulique théorique, V le volume utile du contacteur et Q le débit traversant. Cette grandeur est utile pour comparer des configurations, mais elle ne décrit pas la distribution réelle des temps de contact.

5. Vitesse superficielle et comportement des bulles

La vitesse superficielle de l’eau ou du mélange air/eau influence la rencontre entre bulles, leur temps de montée et la stabilité de la colonne. Dans une colonne correctement conçue, il faut éviter que le flux hydraulique entraîne trop rapidement les bulles vers la sortie ou qu’il crée des zones de recirculation incontrôlées.

6. Un dimensionnement par étapes

• Définir l’objectif : extraction du COD, amélioration de transparence, prétraitement avant ozone, réduction de la charge organique ou combinaison de ces objectifs.
• Établir le bilan hydraulique : volume, débit de recirculation, débit disponible, hauteur statique et pertes de charge.
• Établir le bilan de charge : ration, biomasse, solides, DOC/COD si disponibles et éventuels apports externes.
• Définir les hypothèses de fraction écumable et leur niveau d’incertitude.
• Choisir la technologie de génération des bulles.
• Dimensionner le contacteur et la zone de collecte.
• Vérifier le bilan énergétique : pompe, air, ozone éventuel et traitement des gaz.
• Prévoir les réglages, les purges, le nettoyage et l’évacuation du concentrat.
• Valider les performances par mesures en exploitation ou par essais pilotes lorsque l’enjeu économique ou biologique le justifie.

8 Ecumage + ozone : la conception d’un système couplé

Dans un système ozoné, l’écumeur peut constituer une partie du contacteur gaz/eau. Le dimensionnement doit alors intégrer la solubilisation de l’ozone, son temps de contact, son transfert, la demande en ozone de l’eau et le traitement du gaz en sortie. La destruction de l’ozone résiduel est un élément de sécurité et de qualité de fonctionnement.

Taux de transfert O₃ = (O₃ injecté − O₃ résiduel gaz/liquide) / O₃ injecté

Cette relation est une manière simple de représenter un rendement de transfert ; en pratique, le calcul doit distinguer les flux gazeux et liquides et tenir compte des conditions de mesure.

9. L’écumage et la stérilisation UV

La réduction de la matière organique et de la coloration peut améliorer les conditions de traitement en aval. L’UV est toutefois un procédé d’inactivation dépendant notamment de la dose UV et de la transmittance de l’eau. Il est donc incorrect d’affirmer qu’un écumeur « augmente la puissance UV » : il améliore la qualité optique de l’eau et contribue indirectement à maintenir les conditions nécessaires au traitement.

10. L’écumage et la biofiltration : complémentarité et arbitrages

Le MBBR est un réacteur biologique. L’écumeur est un procédé de séparation. Leur association permet de répartir les fonctions de traitement. Toutefois, une extraction organique très poussée modifie le substrat disponible pour les bactéries hétérotrophes. Dans certains systèmes, cette modification peut être recherchée notamment dans les systèmes très chargées (RAS, vivier) ; dans d’autres, elle peut nécessiter une adaptation de la stratégie biologique (écloserie, aquariologie).

11. Ecumage ou DAF !

L’écumage et la flottation à l’air utilisent tous deux des bulles, mais leurs objectifs et leur fonctionnement sont différents. Le DAF est principalement conçu pour faire flotter des particules ou flocs vers une surface de séparation. Il peut être très performant sur des matières en suspension ou floculées voire certaines huiles. L’écumeur vise la concentration de composés dissous/colloïdaux ayant une affinité interfaciale.

12. L’écumage en aquaculture marine

En élevage marin intensif, l’écumeur peut être placé sur une boucle de traitement principale ou secondaire. Le choix dépend de la tolérance des animaux, du débit disponible, du besoin d’export organique et de l’utilisation éventuelle d’ozone. Une dérivation permet parfois d’optimiser le temps de contact sans imposer une perte de charge excessive à toute la recirculation.

13. Le cas particuliers des écloseries

Les larves et organismes planctoniques peuvent être beaucoup plus sensibles aux modifications de la qualité de l’eau. Un écumage intensif peut retirer des composés ou particules utiles, modifier la disponibilité de certaines substances et perturber les équilibres microbiens. La stratégie doit donc être adaptée au stade biologique plutôt qu’appliquée comme une règle générale.

14. L’écumage en aquarium public

Dans un aquarium public, le dimensionnement doit tenir compte de la diversité des espèces, des régimes alimentaires, des volumes très importants et de la nécessité d’une disponibilité élevée des équipements. La redondance, la facilité de nettoyage, l’accessibilité des godets et la surveillance du système deviennent des critères aussi importants que la performance théorique.

15. Les erreurs de dimensionnement à éviter

·         Dimensionner uniquement à partir du volume du bassin.

·         Utiliser une capacité commerciale sans connaître les conditions dans lesquelles elle a été déterminée.

·         Augmenter le débit d’air sans vérifier l’hydraulique et la stabilité de la mousse.

·         Confondre concentration en COD et la charge massique à traiter.

·         Considérer tout le COD comme écumable.

·         Oublier les différences entre l’eau douce et l’eau de mer

·         Négliger les pertes de charge du Venturi et du système de génération de bulles.

·         Associer ozone et écumage sans traiter le gaz résiduel.

·         Remplacer une filtration mécanique par un écumeur.

·         Ne pas prévoir de réglage, purge, nettoyage et instrumentation.

16. Indicateurs de performance

Rendement d’extraction (%) = (Centrée − Csortie) / Centrée × 100

Ce rendement doit être utilisé avec prudence : il dépend du point de mesure, du temps de séjour et de la variation de charge. Pour comparer des systèmes, un bilan massique est préférable lorsqu’il est possible de mesurer les débits et concentrations.

Charge extraite = Q × (Centrée − Csortie)

 Un écumeur peut présenter un rendement de concentration élevé tout en retirant une faible masse totale si la charge entrante est faible. Inversement, une extraction massique importante peut être obtenue avec une baisse de concentration modérée lorsque le débit est très élevé.

17. Énergie et coût d’exploitation

Le coût d’un écumeur ne se limite pas à son prix d’achat. Il faut intégrer la pompe, le compresseur ou la pompe à air, les pertes de charge, le nettoyage, les pièces d’usure, l’évacuation du concentrat et, en cas d’ozone, le générateur et le destructeur d’ozone. Le meilleur système est donc rarement celui qui maximise la quantité d’air ; c’est celui qui atteint l’objectif de qualité d’eau avec une consommation et une complexité compatible avec l’exploitation.

En conclusion

L’écumage constitue un outil puissant de gestion de la matière organique dans les systèmes aquatiques intensifs, mais son efficacité dépend de paramètres rarement résumables par un simple rapport volume/débit. Le véritable dimensionnement doit relier la charge alimentaire, la composition de l’eau, le débit hydraulique, la production de bulles, la surface interfaciale, le temps de contact, la stabilité de la mousse et la stratégie globale de traitement.

Dans un RAS ou un aquarium public, l’écumeur doit être considéré comme un élément d’une chaîne de traitement : la filtration mécanique retire les solides, la biofiltration transforme les composés azotés, le dégazage contrôle les gaz dissous, l’ozone peut modifier et oxyder la matière organique, l’écumeur exporte une fraction interfaciale et l’UV assure l’inactivation microbiologique.

La performance globale résulte de l’interaction entre ces procédés
