Un caudalímetro ultrasónico es un dispositivo de medición utilizado para determinar la velocidad de flujo de un fluido (líquido o a veces gas) en una tubería, y calcular el caudal volumétrico o másico.
Principio de funcionamiento
Se basa en la propagación de ondas ultrasónicas a través del fluido:
-
Método de tiempo de tránsito:
-
Dos transductores piezoeléctricos envían y reciben señales ultrasónicas en dirección ascendente y descendente del flujo.
-
La diferencia en el tiempo de recorrido (más rápido a favor del flujo, más lento en contra) permite calcular la velocidad media del fluido.
-
-
Método Doppler:
-
Se envía una onda ultrasónica al fluido.
-
Las partículas o burbujas en suspensión dispersan la señal, que se recibe con un desplazamiento de frecuencia (efecto Doppler).
-
Este desplazamiento es proporcional a la velocidad del flujo.
-

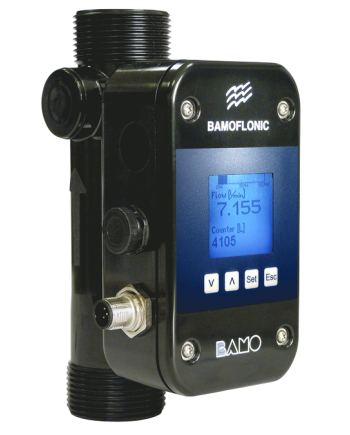

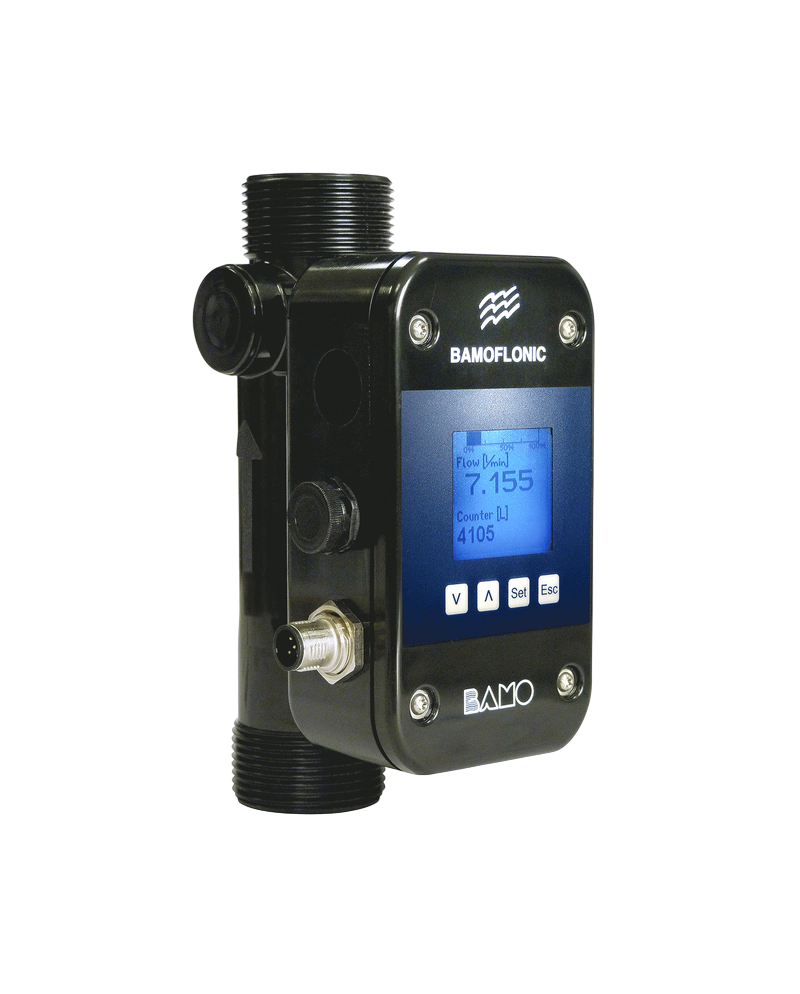

Caudalímetro ultrasónico
Un caudalímetro ultrasónico es un dispositivo de medición utilizado para determinar la velocidad de flujo de un fluido (líquido o a veces gas) en una tubería, y calcular el caudal volumétrico o másico.
Principio de funcionamiento
Se basa en la propagación de ondas ultrasónicas a través del fluido:
-
Método de tiempo de tránsito:
-
Dos transductores piezoeléctricos envían y reciben señales ultrasónicas en dirección ascendente y descendente del flujo.
-
La diferencia en el tiempo de recorrido (más rápido a favor del flujo, más lento en contra) permite calcular la velocidad media del fluido.
-
-
Método Doppler:
-
Se envía una onda ultrasónica al fluido.
-
Las partículas o burbujas en suspensión dispersan la señal, que se recibe con un desplazamiento de frecuencia (efecto Doppler).
-
Este desplazamiento es proporcional a la velocidad del flujo.
-
0,00 €
Impuestos incluidos
Tipos de instalación
-
Clamp-on: sensores instalados en el exterior de la tubería (no intrusivo, fácil de instalar, sin necesidad de parar la red).
-
In-line: sensores integrados en la tubería (más preciso, pero requiere intervención en la conducción).
Ventajas
-
Sin piezas móviles (bajo mantenimiento).
-
Sin pérdida de carga en la red.
-
Posible instalación sin interrupción (versión clamp-on).
-
Adecuado para tuberías de gran diámetro.
Limitaciones
-
La precisión depende de la presencia de burbujas/partículas (según el método).
-
Sensible a la temperatura y a la calidad de la instalación.
-
Puede ser menos adecuado para caudales bajos o fluidos muy puros (método Doppler).
