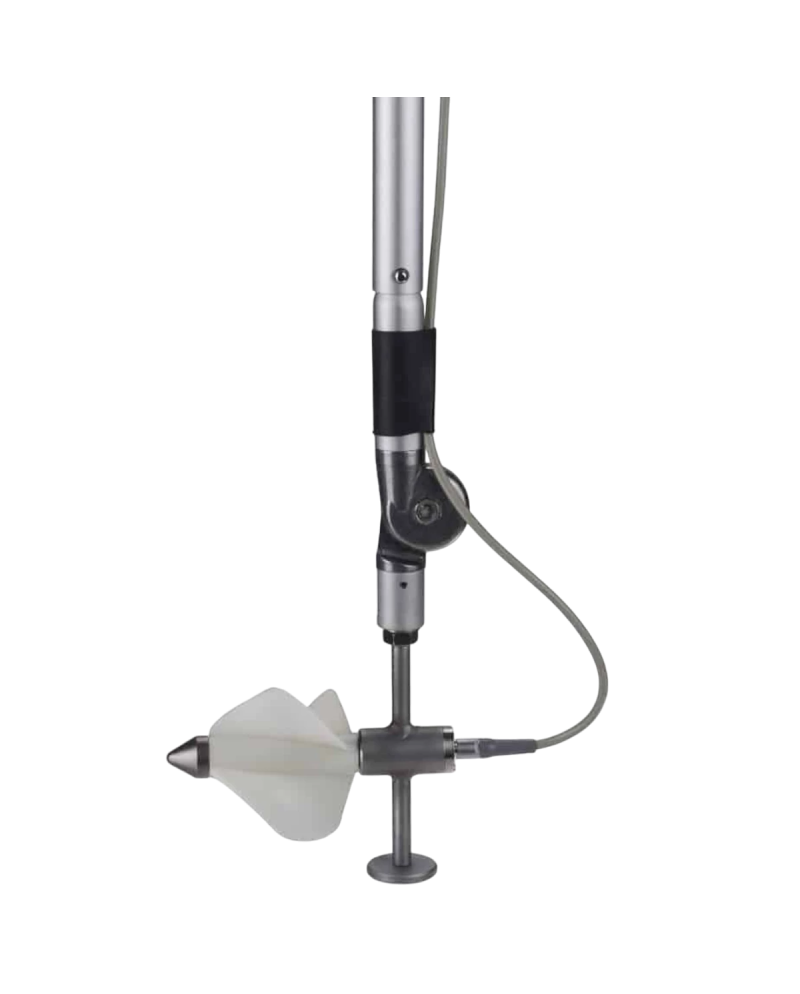

Molinetete RCHM

Componentes principales

• Hélice (rotor)
  Hélice ligera y equilibrada, cuya velocidad de giro es proporcional a la velocidad del agua.

• Eje y cojinetes de alta sensibilidad
  Reducen la fricción para medir velocidades bajas con gran precisión.

• Cuerpo del molinetete
  Diseñado para montarse en una varilla, cable, armazón de red o brazo de inmersión.

• Sensor de impulsos
  Cada giro genera un impulso (reed, imán o sensor inductivo) registrado por un contador o datalogger.

• Curva de calibración RCHM
  Relación entre el número de impulsos y la velocidad real (m/s), necesaria para obtener datos hidráulicos fiables.

Funcionamiento

1. El molinetete se coloca de forma estable en el flujo.

2. La corriente hace girar la hélice.

3. Los impulsos se cuentan durante un intervalo conocido.

4. La velocidad se calcula mediante la curva de calibración.

5. El caudal puede calcularse si se conoce la sección de paso.

Características típicas

• Medición precisa desde velocidades muy bajas (≈ 0,03 m/s) hasta valores mayores según el modelo

• Construcción robusta para campo o laboratorio

• Diseño mecánico simple y fiable, poco sensible a interferencias eléctricas

• Compatible con redes de plancton, canales de hormigón, tuberías y corrientes naturales

Aplicaciones

• Medición de velocidad en ríos, zanjas y canales

• Caracterización del flujo en redes de plancton

• Medición de velocidad en canales de hormigón o canales de ensayo

• Control de caudal en sistemas hidráulicos o acuícolas

• Estudios hidrodinámicos en entornos naturales o industriale
