El intercambiador de calor tubular es un dispositivo diseñado para transferir calor entre dos fluidos sin mezclarlos, a través de paredes tubulares. Robusto, simple y eficaz, es especialmente adecuado para fluidos viscosos, con partículas o sensibles a la contaminación.
Características principales:
-
Construcción con tubos concéntricos o haces tubulares
-
Materiales resistentes: acero inoxidable, titanio o plástico según la aplicación
-
Fácil limpieza (CIP o desmontaje manual)
-
Alta eficiencia térmica con baja pérdida de carga
-
Ideal para aplicaciones industriales, acuicultura, agroalimentarias o tratamiento de aguas
Funcionamiento: un fluido circula dentro de los tubos mientras el otro fluye por el exterior (en una carcasa o haz). La transferencia de calor se realiza por conducción a través de las paredes de los tubos, garantizando una separación total entre los circuitos.

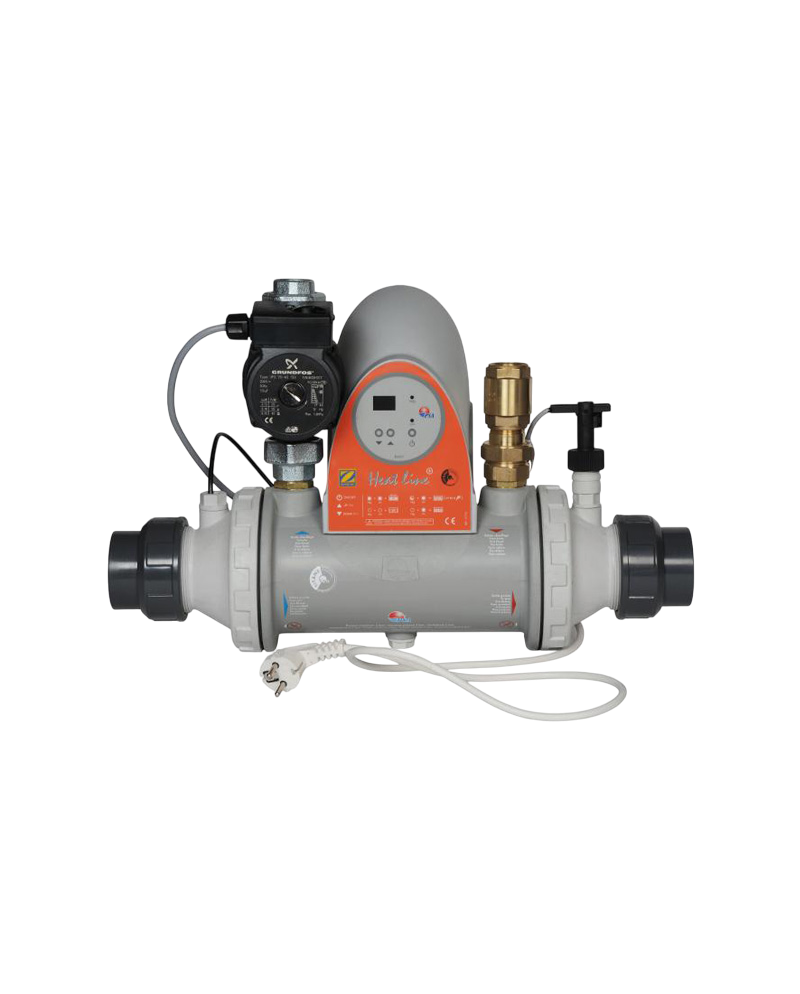

Intercambiador de calor tubular
El intercambiador de calor tubular es un dispositivo diseñado para transferir calor entre dos fluidos sin mezclarlos, a través de paredes tubulares. Robusto, simple y eficaz, es especialmente adecuado para fluidos viscosos, con partículas o sensibles a la contaminación.
Características principales:
-
Construcción con tubos concéntricos o haces tubulares
-
Materiales resistentes: acero inoxidable, titanio o plástico según la aplicación
-
Fácil limpieza (CIP o desmontaje manual)
-
Alta eficiencia térmica con baja pérdida de carga
-
Ideal para aplicaciones industriales, acuicultura, agroalimentarias o tratamiento de aguas
Funcionamiento: un fluido circula dentro de los tubos mientras el otro fluye por el exterior (en una carcasa o haz). La transferencia de calor se realiza por conducción a través de las paredes de los tubos, garantizando una separación total entre los circuitos.
0,00 €
Impuestos incluidos
Intercambiador de calor tubular: dispositivo que transfiere calor entre dos fluidos a través de un sistema de tubos, sin contacto directo. Robusto y de fácil mantenimiento, ideal para fluidos viscosos o con partículas. Usado en acuicultura, industria y alimentación.
| Modelo |
Referencia |
Nombre |
kW |
Agua caliente |
- | Agua fría |
Longitud Ø (mm) | peso (kg) | ||||
| m3/h | bar | Ø | m3/h | bar | Ø | |||||||
| 1 | H1501000 | QWT-100-40 | 30 (*) | > 2.0 | 0.18 | 3/4" | >10 | 0.01 | 50 mm/1½" | 385-Ø125 | 2.8 | |
| 2 | H1502000 | QWT-100-70 | 45 (*) | > 3.0 | 0.15 | 1" | >12 | 0.02 | 50 mm/1½" | 520-Ø190 | 5.6 | |
| 3 | H1503000 | QWT-100-104 | 70 (*) | > 5.0 | 0.20 | 1" | >15 | 0.02 | 60 mm / 2" | 660-Ø190 | 8.0 | |
| 4 | H1504000 | QWT-100-140 | 90 (*) | > 2x3.0 | 0.15 | 1" | >20 | 0.05 | 60 mm / 2" | 920-Ø190 | 11.0 | |
| 5 | H1505000 | QWT-100-209 | 140 (*) | > 2x5.0 | 0.20 | 1" | >25 | 0.10 | 60 mm / 2" | 1190-Ø190 | 15.0 | |
| 6 | H1511000 | SWT-100-25 | 25 (**) | > 1.8 | 0.28 | 3/4" | >10 | 0.10 | 50 mm/1½" | 710-Ø153 | 9.5 | |
| 7 | H1512000 | SWT-100-40 | 40 (**) | > 2.2 | 0.10 | 1" | >10 | 0.10 | 50 mm/1½" | 800-Ø190 | 10.8 | |
| 8 | H1513000 | SWT-100-52 | 52 (**) | > 3.6 | 0.15 | 1" | >10 | 0.12 | 50 mm/1½" | 1090-Ø190 | 13.5 | |
| 9 | H1521000 | GWT-300 | 200 (***) | - | - | DN80 | - | - | DN100 | 1040-Ø390 | 73 | |
| 10 | H1522000 | GWT-390 | 230 (***) | - | - | DN80 | - | - | DN100 | 1400-Ø390 | 85 | |
| 11 | H1523000 | GWT-510 | 340 (***) | - | - | DN80 | - | - | DN100 | 1740-Ø390 | 110 | |
|
(*) La temperatura del agua caliente a 70°C (**) 50°C (***) 60°C |
||||||||||||
