Une pompe monocellulaire à aspiration axiale montée sur châssis est une pompe centrifuge à un seul étage, conçue pour pomper des liquides clairs ou légèrement chargés. Le fluide entre dans la pompe par l’axe de l’arbre (aspiration axiale) et est dirigé radialement vers la sortie (refoulement). Le montage sur châssis signifie que la pompe est séparée du moteur, généralement couplée via un accouplement élastique, le tout monté sur une plaque de base rigide.
Le fonctionnement de ces pompes nécessite un dimensionnement spécifique. Merci de nous consulter afin de dimensionner correctement la pompe et le moteur en fonction de votre point de fonctionnement.

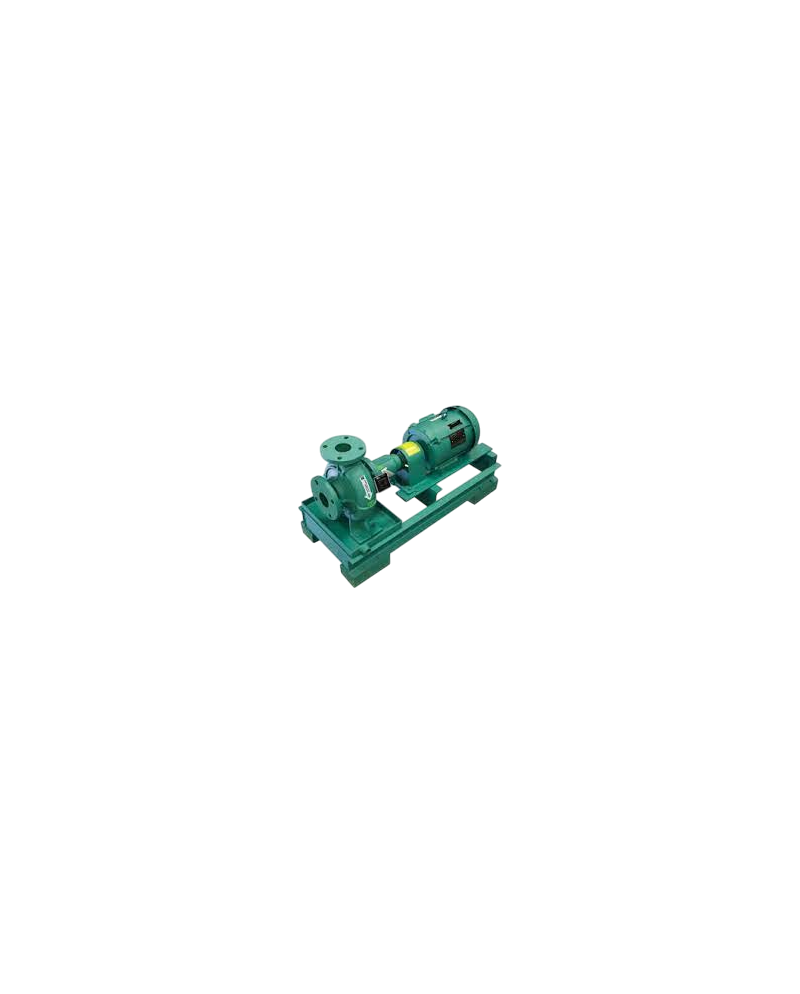

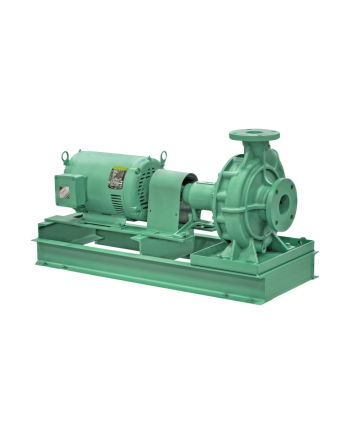

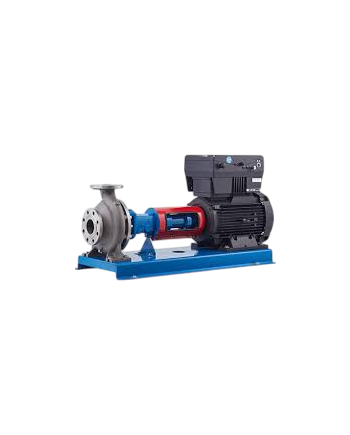

Pompe centrifuge sur chassis
Une pompe monocellulaire à aspiration axiale montée sur châssis est une pompe centrifuge à un seul étage, conçue pour pomper des liquides clairs ou légèrement chargés. Le fluide entre dans la pompe par l’axe de l’arbre (aspiration axiale) et est dirigé radialement vers la sortie (refoulement). Le montage sur châssis signifie que la pompe est séparée du moteur, généralement couplée via un accouplement élastique, le tout monté sur une plaque de base rigide.
Le fonctionnement de ces pompes nécessite un dimensionnement spécifique. Merci de nous consulter afin de dimensionner correctement la pompe et le moteur en fonction de votre point de fonctionnement.
0,00 €
TTC
Pompes centrifuges de surface pour utilisation permanente avec corps et roue en bronze-étain, débit jusqu'à 1.900 m3/h. Adaptées pour eau saumâtre et eau de mer, livrées avec moteur standard. Livrées sur socle sans câble ; puissance 400V/50Hz~3.
| Modèle | Référence | Pompe | m3/h | Hauteur (m) |
| 1 | U0209100 | 032-125.1 B10 remplacé par 050-032-125.1BB |
10.0 |
3.8 |
| 2 | U0209200 | 032-200 B10 remplacé par 050-032-200.1 BB | 11.0 |
10.0 |
| 3 | U0209300 | 040-250 B10 remplacé par 065-040-250 BB | 19.0 |
15.0 |
| 4 | U0209400 | 065-250 B10 remplacé par 080-065-250 BB | 40.0 |
16.0 |
| 5 | U0209600 | 150-315 B10 remplacé par 200-150-315 BB | 500.0 |
30.0 |
Caractéristiques techniques :
-
Type : Pompe centrifuge monocellulaire à volute
-
Aspiration : Axiale (entrée dans le sens de l’axe de l’arbre)
-
Refoulement : Radial (sortie perpendiculaire à l’axe)
-
Montage : Sur châssis avec accouplement flexible
-
Norme de fabrication : Souvent conforme à la norme EN 733 (DIN 24255)
-
Débit : Jusqu’à plusieurs centaines de m³/h selon le modèle
-
Hauteur manométrique : Variable selon la roue et le diamètre
-
Température du fluide : Généralement -10 °C à +140 °C (en fonction de la garniture et des matériaux)
-
Pression maxi : Jusqu’à 16 bar
Constitution typique :
-
Corps de pompe : Fonte, fonte nodulaire ou acier inoxydable
-
Roue : Fermée, en fonte ou en bronze
-
Arbre : Acier inox, monté sur paliers
-
Garniture : Garniture mécanique (simple ou double selon conditions)
-
Châssis : Plaque de base rigide pour montage pompe + moteur
Avantages :
-
Facilité de maintenance
-
Flexibilité d’installation grâce au montage sur châssis
-
Bonne efficacité hydraulique
-
Construction robuste adaptée aux environnements industriels
-
Remplacement ou entretien du moteur facilité, car indépendant de la pompe
Applications typiques :
-
Réseaux d'eau potable et d’irrigation
-
Chauffage et climatisation
-
Stations de surpression
