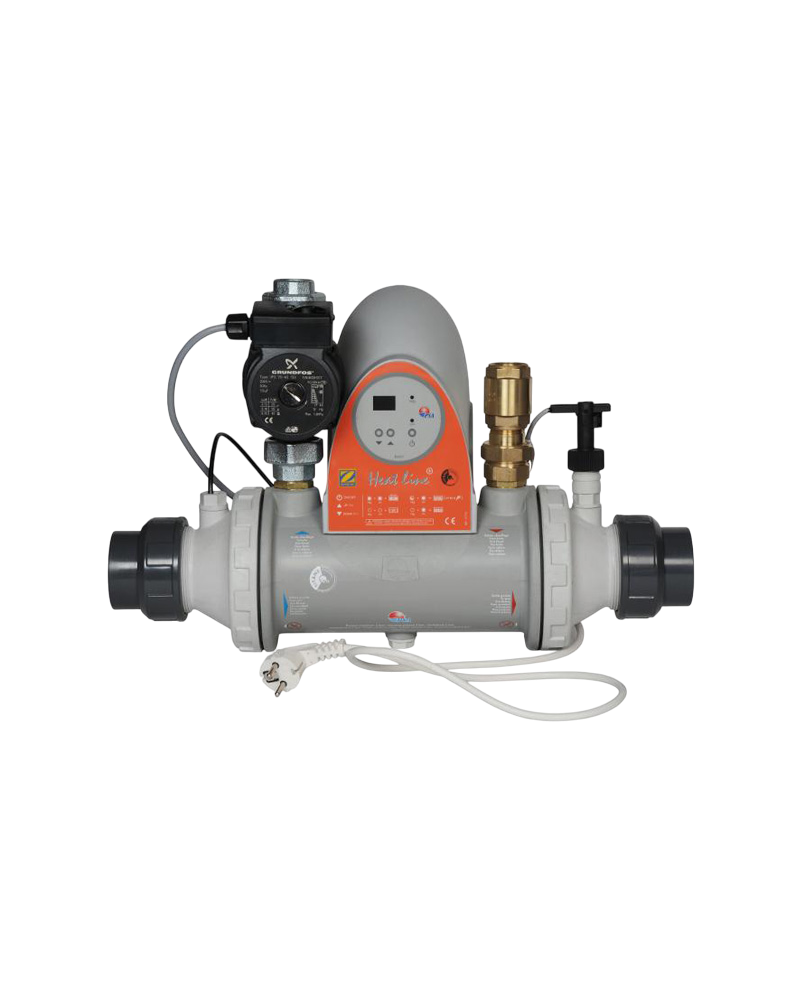

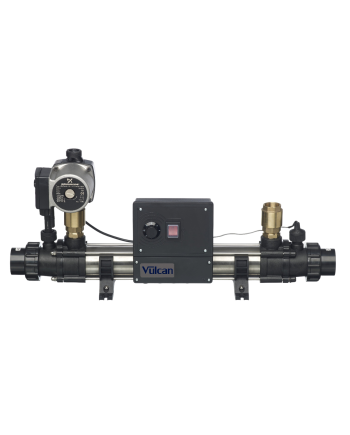

L’échangeur de chaleur tubulaire est un dispositif conçu pour transférer de la chaleur entre deux fluides sans les mélanger, à travers des parois tubulaires. Robuste, simple et performant, il est particulièrement adapté aux fluides visqueux, chargés ou sensibles à la contamination.
Caractéristiques principales :
-
Structure en tubes concentriques ou à faisceaux tubulaires
-
Matériaux résistants : inox, titane, plastique selon les applications
-
Nettoyage facile (CIP ou démontage)
-
Haute efficacité thermique avec faible perte de charge
-
Idéal pour l’industrie, l’aquaculture, l’agroalimentaire ou les eaux usées
Fonctionnement : un fluide circule à l’intérieur des tubes pendant qu’un second fluide circule à l’extérieur (dans une gaine ou un faisceau). Le transfert thermique se fait par conduction à travers la paroi des tubes, garantissant une isolation efficace entre les circuits.
Echangeur de chaleur tubulaire
L’échangeur de chaleur tubulaire est un dispositif conçu pour transférer de la chaleur entre deux fluides sans les mélanger, à travers des parois tubulaires. Robuste, simple et performant, il est particulièrement adapté aux fluides visqueux, chargés ou sensibles à la contamination.
Caractéristiques principales :
-
Structure en tubes concentriques ou à faisceaux tubulaires
-
Matériaux résistants : inox, titane, plastique selon les applications
-
Nettoyage facile (CIP ou démontage)
-
Haute efficacité thermique avec faible perte de charge
-
Idéal pour l’industrie, l’aquaculture, l’agroalimentaire ou les eaux usées
Fonctionnement : un fluide circule à l’intérieur des tubes pendant qu’un second fluide circule à l’extérieur (dans une gaine ou un faisceau). Le transfert thermique se fait par conduction à travers la paroi des tubes, garantissant une isolation efficace entre les circuits.
0,00 €
TTC
Échangeur de chaleur tubulaire : appareil permettant le transfert de chaleur entre deux fluides via un réseau de tubes, sans contact direct. Robuste et facile à entretenir, il convient aux fluides chargés ou visqueux. Utilisé en aquaculture, industrie, agroalimentaire
| Modèle |
Référence |
Nom |
kW |
Eau chaude |
- | Eau froide |
Longueur du Ø (mm) | poids (kg) | ||||
| m3/h | bar | Ø | m3/h | bar | Ø | |||||||
| 1 | H1501000 | QWT-100-40 | 30 (*) | > 2.0 | 0.18 | 3/4" | >10 | 0.01 | 50 mm/1 ½" | 385-Ø125 | 2.8 | |
| 2 | H1502000 | QWT-100-70 | 45 (*) | > 3.0 | 0.15 | 1" | >12 | 0.02 | 50 mm/1 ½" | 520-Ø190 | 5.6 | |
| 3 | H1503000 | QWT-100-104 | 70 (*) | > 5.0 | 0.20 | 1" | >15 | 0.02 | 60 mm / 2" | 660-Ø190 | 8.0 | |
| 4 | H1504000 | QWT-100-140 | 90 (*) | > 2x3.0 | 0.15 | 1" | >20 | 0.05 | 60 mm / 2" | 920-Ø190 | 11.0 | |
| 5 | H1505000 | QWT-100-209 | 140 (*) | > 2x5.0 | 0.20 | 1" | >25 | 0.10 | 60 mm / 2" | 1190-Ø190 | 15.0 | |
| 6 | H1511000 | SWT-100-25 | 25 (**) | > 1.8 | 0.28 | 3/4" | >10 | 0.10 | 50 mm/1 ½" | 710-Ø153 | 9.5 | |
| 7 | H1512000 | SWT-100-40 | 40 (**) | > 2.2 | 0.10 | 1" | >10 | 0.10 | 50 mm/1 ½" | 800-Ø190 | 10.8 | |
| 8 | H1513000 | SWT-100-52 | 52 (**) | > 3.6 | 0.15 | 1" | >10 | 0.12 | 50 mm/1 ½" | 1090-Ø190 | 13.5 | |
| 9 | H1521000 | GWT-300 | 200 (***) | - | - | DN80 | - | - | DN100 | 1040-Ø390 | 73 | |
| 10 | H1522000 | GWT-390 | 230 (***) | - | - | DN80 | - | - | DN100 | 1400-Ø390 | 85 | |
| 11 | H1523000 | GWT-510 | 340 (***) | - | - | DN80 | - | - | DN100 | 1740-Ø390 | 110 | |
|
(*) Température d'eau chaude 70°C (**) 50°C (***) 60°C |
||||||||||||
