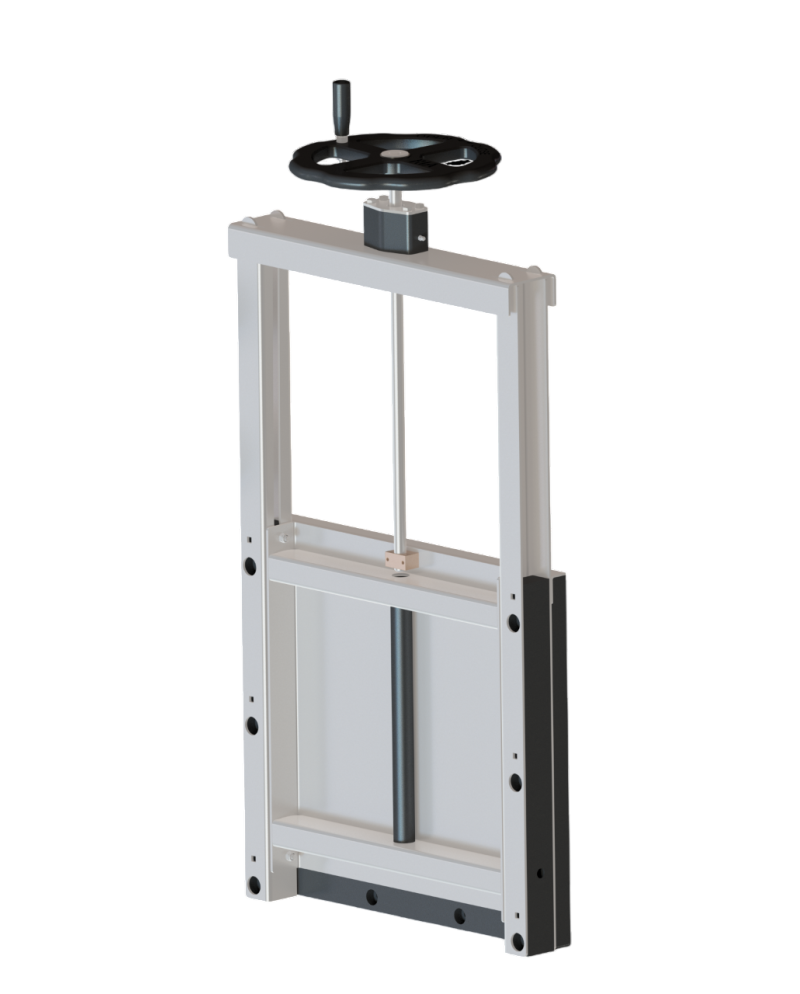

Vanne guillotine SPS-TG

Vanne SPK‑TG

• Type : Vanne à guillotine conçue pour réguler ou stopper le débit des fluides.

• Usage :

  • En eau pluviale, eaux industrielles/process, stations de pompage, stations de traitement

  • Particularité : acte comme une vanne d'urgence pour éviter la pollution en sortie de chaussées ou ouvrages.

• Adaptations disponibles :

  • Siège prévu pour deux pressions (bilatérale ou unilatérale)

  • Sortie verticale traversant la paroi de la chambre

  • Bride bombée en option

  • Actionneur non-rising (tige non affleurante), optimisant l’encombrement et la protection

  • Structure sans soudure, facilitant nettoyage et maintenance

• Matériaux :

  • Cadre et OPHD (PEHD)

  • Bicôtés en acier inoxydable (AISI 316 / EN 1.4404)

  • Joints de guillotine et de mur en EPDM (Foamseal)

• Étanchéité :

  • Étanchéité étanche bidirectionnelle grâce à l’O-ring encastré dans la plaque arrière

  • Piste de glissement intégrée assurant la fermeture 100 % de la guillotine

• Fonctionnement :

  • Tige non-rising protégée, opérations fluides de la guillotine

  • Paliers et parties coulissantes en boîtier fermé avec lubrification sous pression

  • Actuation possible : manuelle, électrique, pneumatique ou hydraulique

• Performances :

  • Pression maximale sur demande : jusqu’à 14 psi (≈ 0,9 bar)

  • Résistance standard à hauteur d’eau : 6 m H₂O (~0,6 bar) selon les diamètres jusqu’à DN 800

• Avantages :

  • Construction compacte, cadre autoportant prémonté pour fixation murale

  • Très faible perte de charge

  • Coûts d’entretien réduits : surface lisse, pas de corrosion, composants durables
