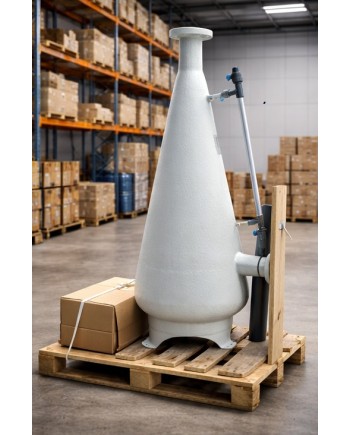

Cônes O2

Pour une utilisation en pisciculture - aquaculture. (Bassins)

Mehr Infos

0,00 €

Mehr Infos

Les cônes d'oxygénation en PRFV sont utilisés dans le flux d'eau principal ou en dérivation pour l'enrichissement en oxygène. L'eau circule de haut en bas. La vitesse diminuant avec l'élargissement du cône, il s'établit un équilibre entre la remontée des bulles d'oxygène et la chute d'eau. Les bulles restent en flottaison jusqu'à dissolution totale. La pression dans le cône est régulée à l'aide d'une vanne à la sortie du cône (set d'accessoires)

Modèle

1

2 3 4 5 6
Cône

C-0

C-1 C-2 C-3 C-4 C-5
Référence E1235100 E1235200 E1235300 E1235400 E1235500 E1235600
Débit, max.
15 m³/h 30 m³/h  60 m³/h  90 m³/h 115 m³/h 140 m³/h
Pression de service, max
2.0 bar 1.5 bar 1.5 bar 2.0 bar 1.5 bar 2.0 bar
Pression d'éclatement
4 bar 4 bar 4 bar 4 bar 4 bar 4 bar
Volume
0.11 m³ 0.169 m³ 0.395 m³ 0.482 m³ 0.788 m³ 1.239 m³
Connexion
DN65 DN100 DN100 DN125 DN125 DN150
A-B-C 580-1320-310 600-1720-360 800-2190-420 900-2200-470 1000-2700-490 1200-3160-580
Poids (kg) 20 30 60 90 120 150
E1241000 Set d'accessoires pour C-0
E1241100 Set d'accessoires pour C-1
E1241200 Set d'accessoires pour C-2
E1241300 Set d'accessoires pour C-3
E1241400 Set d'accessoires pour C-4
E1241500 Set d'accessoires pour C-5

Autres informations :

C-0 C-1 C-2 C-3 C-4 C-5
Oxygène absorption kg/h @ 0.69 bar
5°C 0.36 0.77 1.59 2.36 2.99 3.62
10°C 0.32 0.68 1.45 2.00 2.54 3.08
15°C 0.32 0.59 1.18 1.77 2.27 2.77
20°C 0.27 0.50 1.04 1.59 2.04 2.45
25°C 0.27 0.50 1.04 1.59 2.04 2.45

C-0 C-1 C-2 C-3 C-4 C-5
Oxygène absorption kg/h @ 1.72 bar
5°C 0.84 1.65 3.31 4.96 6.33 7.72
10°C 0.71 1.43 2.94 4.40 5.60 6.82
15°C 0.65 1.29 2.61 3.92 4.99 6.07
20°C 0.58 1.20 2.36 3.53 4.50 5.50
25°C 0.52 1.07 2.11 3.18 4.06 4.94
